方管成型機組

      2020-05-25




RSH型圓變方異型管成形機組



一、設備用途:
該機組是將圓鋼管推擠冷軋成形為方矩形鋼管或各種異型鋼管的成形專用設備,此工藝技術生產的方矩形鋼管的邊長及壁厚規格均已達到行業之*。該機組還可作為大中口徑鋼管的冷定徑設備。


二、設備結構:

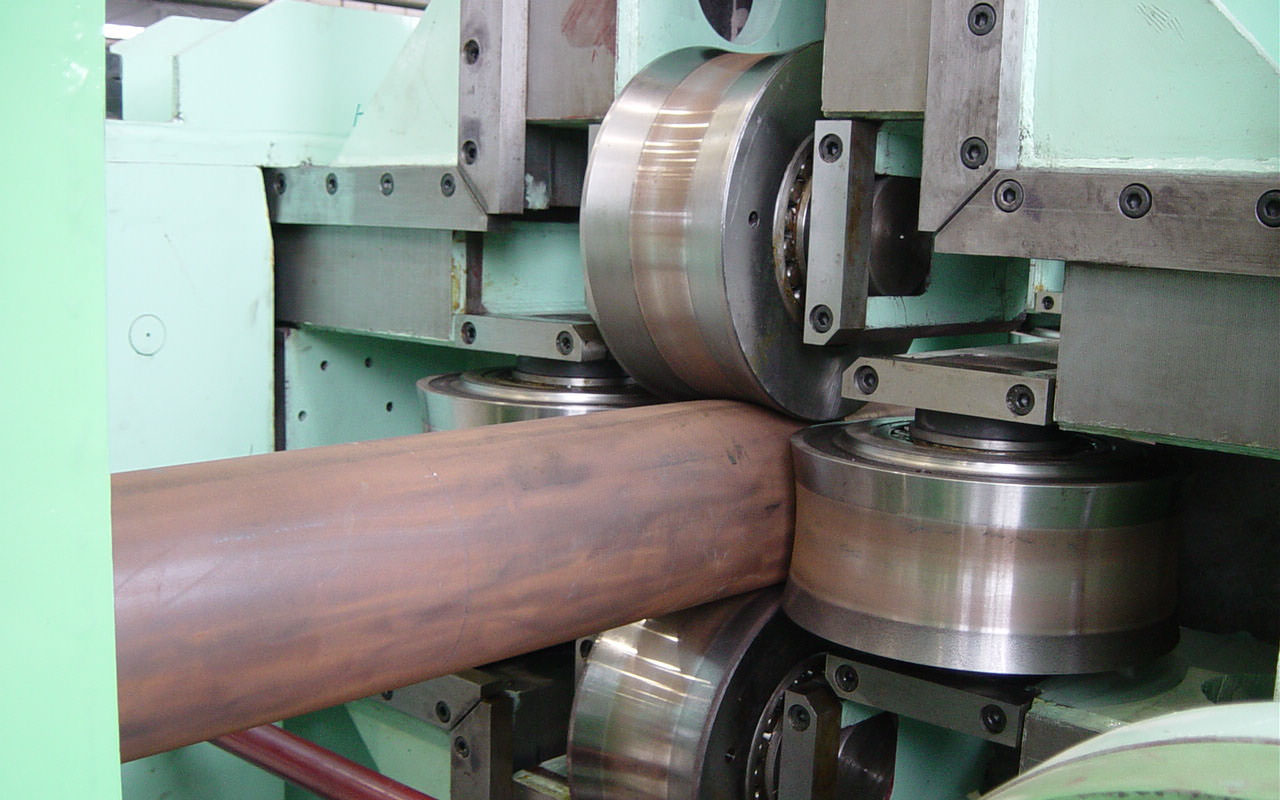

該設備采用水平輥、立輥對稱于同一平面的萬能機架與大推力液壓推擠機組合的結構形式,解決了冷彎成形技術中制約異型鋼管邊長與壁厚的難題。該設備的產品比主動輥式機組和折彎機組的產品邊長和壁厚增加了一至三倍。

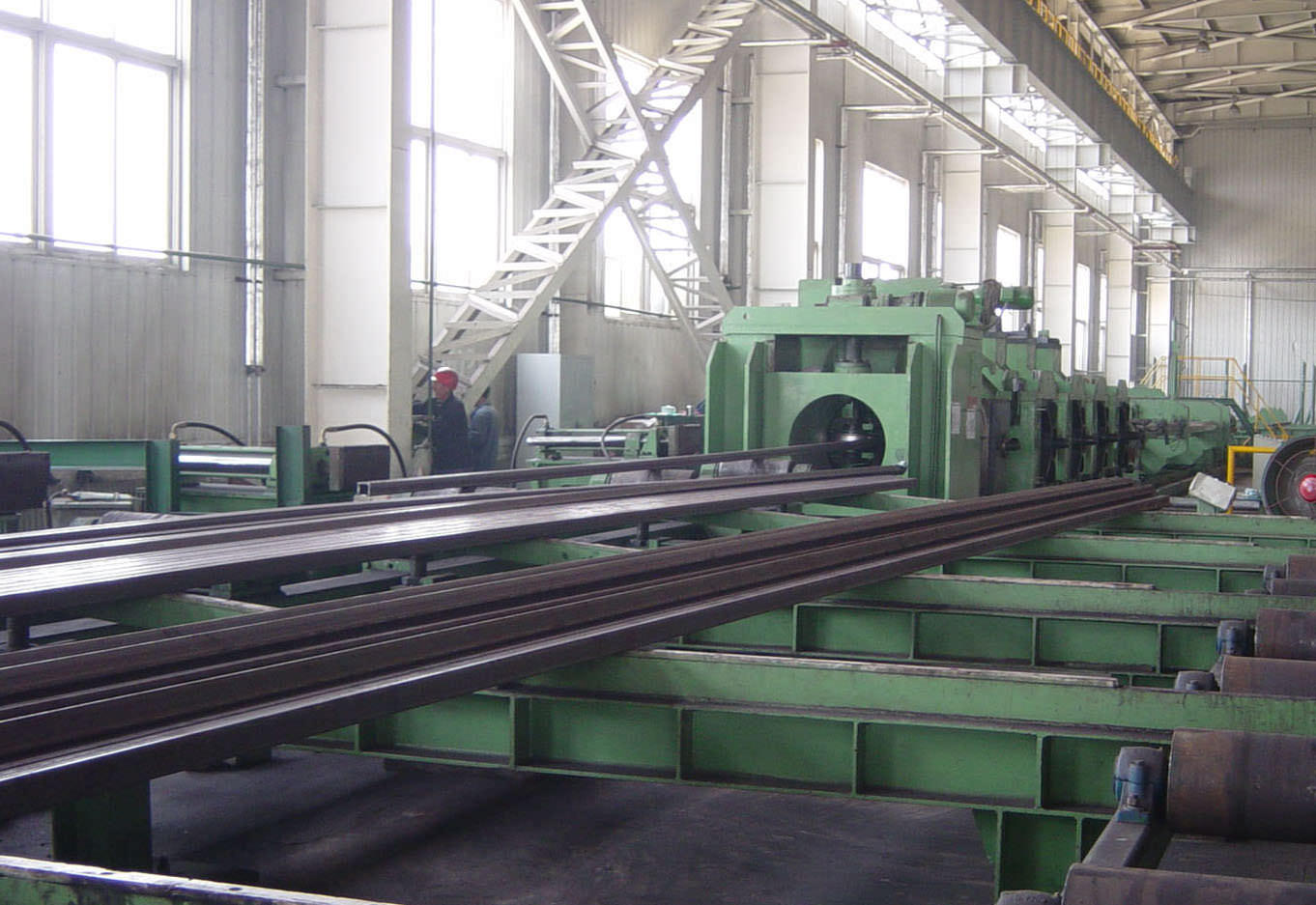

該機組由四臺變形機架和一臺矯直機架(土耳其頭)組成并安裝于同一平面基礎上。
該機組推進動力裝備是根據液壓二步推進制管機的專利原理設計與制造。




三、方矩管規格技術參數:

1、*大:邊長×邊長=800×800 ;壁厚:35mm;

2、*?。哼呴L(cháng)×邊長=25×25; 壁厚:2mm。

3、方矩鋼管長度:3~15m

4、分段配備相適應的方矩管成形軋輥









四、方管機組參數表
